產品概述:
搖擺篩簡介:

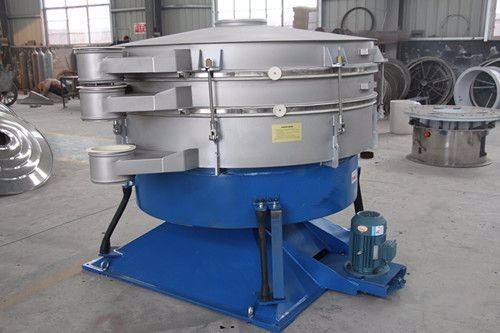

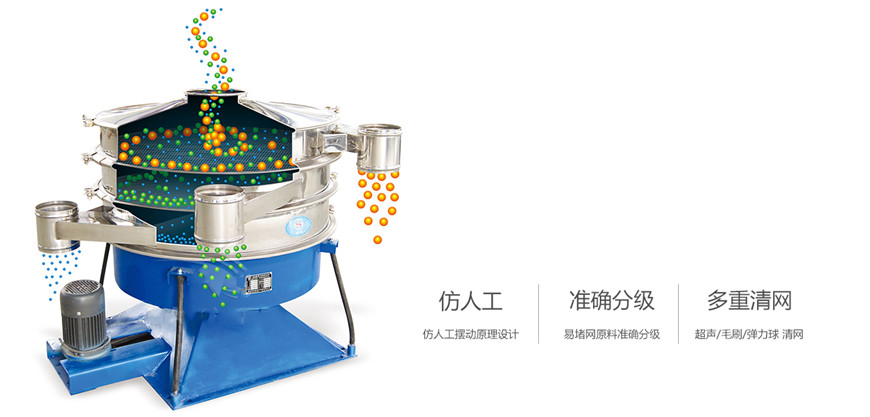

搖擺篩是一種仿人工搖動的低頻旋振篩,其原理是:瞬時運動為沿徑向的位移和以此位移為軸的圓周運動的合成(螺旋運動),即可調節偏心距的激振器產生了非線性三維運動,物料也產生同樣的近似手動作業的運動,從而達到篩分之目的,再配合篩分附件可獲得更加理想的篩分效果,適合于圓形狀、圓柱狀、片狀、乃至 于規則形狀易堵網且需要精細篩分的物料,是為了滿足大產量、高密度篩分用戶而設計的一種篩分設備,與一般圓形篩相比,它的篩分精度、效率、產量、篩網壽命能提高5-10倍,符合所有精細與超細范圍的粉末與微粒狀物料,特別適合難以處理的物料。還可單層或多層篩分,一次可篩分至6個粒度。

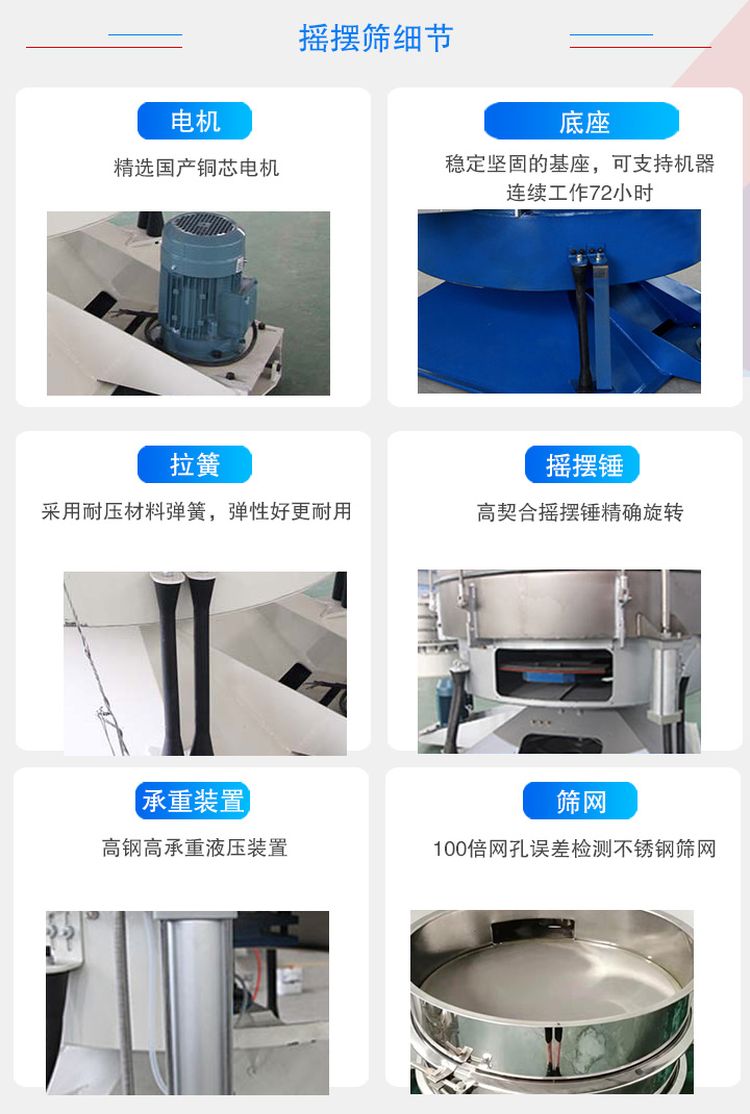

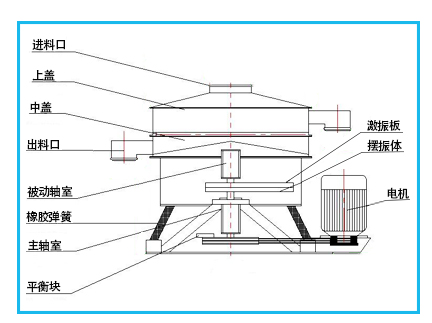

搖擺篩主要由振動電機、篩網、承重裝置、搖擺錘、拉簧、底座等部分組成。
振動電機:是設備的主要動力來源,通過振動電機激振力的作用使物料在篩面上運動。
篩網:直接與物料接觸,通過不同物料的性質可以選擇不同材質。
承重裝置:有效減輕了承重負荷,從而提高了生產效率、運行更加穩定。
搖擺錘:調節上下重物的相位角,可改變物料的運行軌跡。
拉簧:采用耐壓材料彈簧,可以緩沖振動,降低噪音。
底座:設計合理,優化了重力均衡,降低動態負荷對地基的破壞,確保了生產安全及設備的使用壽命。

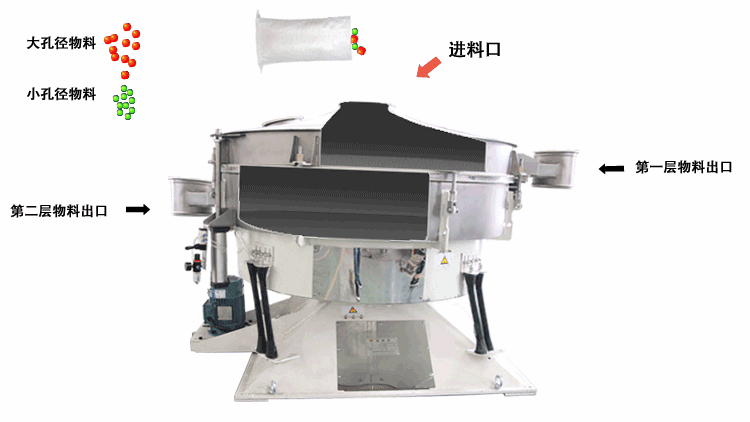

搖擺篩工作原理

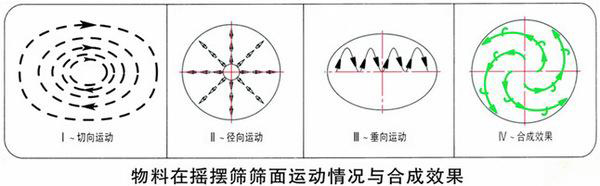

搖擺篩分機的基本回轉運動與人工篩分相似,偏心率從25到40mm可調,低速V型皮帶驅動從120到360rpm可調。每一種物料的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散,從而以螺旋運動往軸向傳播。細小顆料從而完成了整個篩分過程。
搖擺篩的特點
1、搖擺篩模仿人工篩分,善于對精細、超精細粉末物料進行篩分,特別適合難處理的物料。
2、高達5倍單位面積產出,精確至6級分離,篩分精度高達90-95%,產量是普通振動篩的5-10倍。

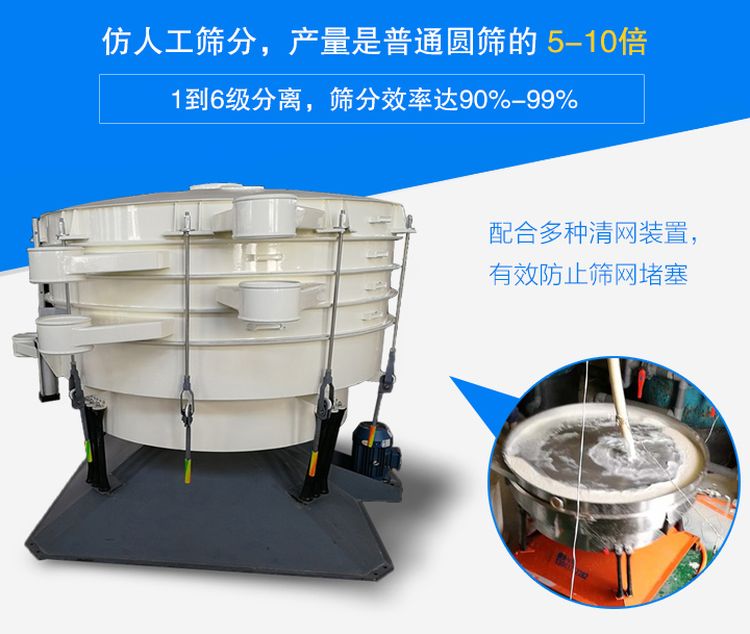

3、使用彈跳球、超聲波等清網裝置,篩孔不會堵塞。
4、內部密封,氣密性高達50mPa,無粉塵污染。
5、加速度比振動篩低4-5倍,篩分零部件壽命提高,維護成本低。
6、拉簧左右拉力支撐,減震緩沖效果好,噪音低至75分貝。
搖擺篩技術參數
型 號 | 直徑 (mm) | 篩面面積 (m2) | 入料粒度 (mm) | 篩分粒度 (mm) | 處理能力 (t/h) | 振幅 ((mm) | 電機功率 (kW) |
YBS800 | 800 | 0.29 | ≤25 | 0.073-3 | 6-10 | 5-8 | 0.75 |
YBS1000 | 1000 | 0.71 | 8-15 | 1.5 | |||
YBS1200 | 1200 | 1.11 | 15-30 | 2.2 | |||
YBS1600 | 1600 | 1.83 | 25-40 | 3 | |||
YBS2000 | 2000 | 2.62 | 30-50 | 4 | |||
YBS2500 | 2500 | 4.61 | 40-60 | 5.5 |

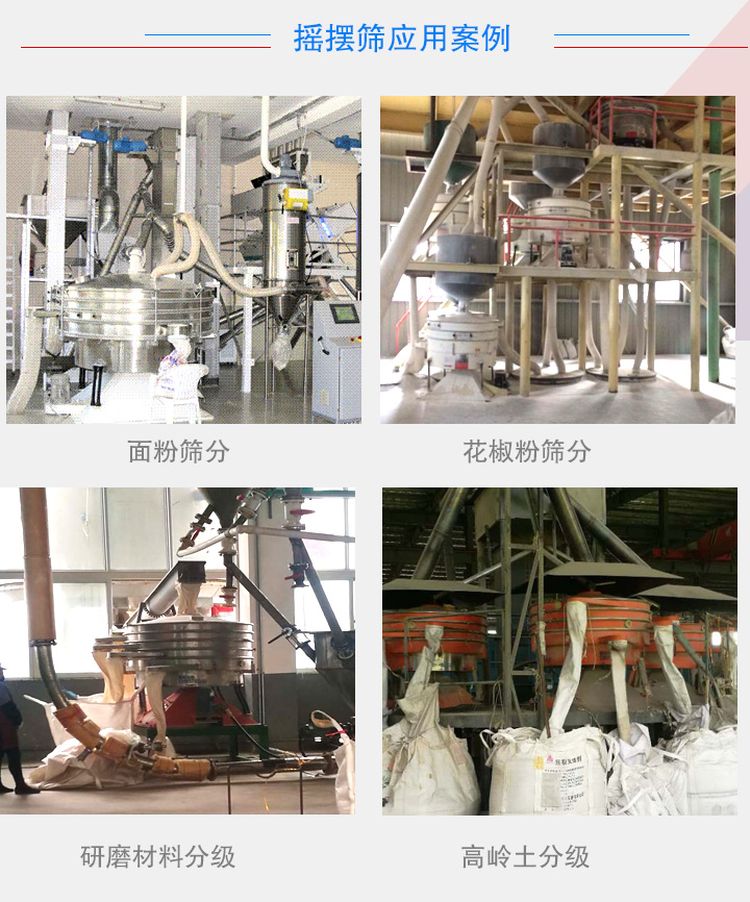

搖擺篩應用行業
食品行業:淀粉、食鹽、砂糖、奶粉、葡萄糖粉、面粉、米粉、食鹽、花粉、甘味料、米糠等。
醫藥行業:中藥粉、胃藥、醫藥品等。
化工行業:尿素、樹脂、三聚氰胺、純堿、聚乙烯粉、聚合粒、涂料等。
金屬冶金:碳化鎢粉、鉛粉、鋅氧粉、金剛砂、鋁粉、合金粉、焊條粉末、二氧化碳、金銅粉、鐵粉、二氧化錳等。
建材行業:噴霧土粒、研磨材料、鍺砂、耐火材料、人造黑鉛、高嶺土、氧化鋁、碳酸輕鈣、重鈣等。
